| ЗАХВАТЫ |
|

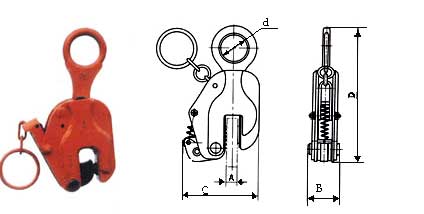

Захват вертикальный эксцентриковый с арретиром |
Тип |
КП – V -1 |
КП – V -2 |
КП – V -3 |
КП – V -5 |
г/п, тн |
1.0 |
2.0 |
3.0 |
5.0 |
Ширина зева, мм |
0-22 |
0-30 |
0-40 |
0-50 |
Размеры, мм |
А |
22 |
30 |
40 |
50 |
С |
123 |
155 |
182 |
225 |
В |
65 |
79 |
90 |
91 |
D |
275 |
315 |
356 |
450 |
d |
50 |
50 |
50 |
60 |
Вес, кг |
3.8 |
5.0 |
11.0 |
16.5 |
Захват вертикальный эксцентриковый с поворотной проушиной и с арретиром |
Могут применяться парами (2СК; 2СЦ).
Тип |
КП – V В-0.75 |
КП – V В-1.5 |
КП – V В-2.0 |
КП – V В-3.0 |
г/п, тн |
0.750 |
1.5 |
2.0 |
3,0 |
Ширина зева, мм |
0-15 |
0-20 |
0-25 |
0-30 |
Размеры, мм
|
А |
> 15 |
>20 |
>25 |
>30 |
С |
105 |
170 |
175 |
208 |
В |
45 |
65 |
70 |
95 |
D |
220 |
350 |
360 |
420 |
d |
30 |
60 |
60 |
74 |
Вес, кг |
2.0 |
7.4 |
7.8 |
15,0 |

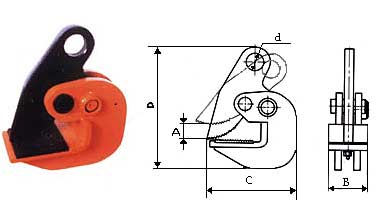

Захват горизонтального перемещения для листов (работает в паре!) |
Тип |
КП –G-1.0 |
КП –G-1.5 |
КП –G-2.0 |
КП –G- 3 .0 |
КП –G- 4 .0 |
КП –G- 5 .0 |
г/п, тн на лапу!!! |
1.0 |
1.5 |
2.0 |
3.0 |
4.0 |
5.0 |
Ширина зева, мм |
0-30 |
0-30 |
0-35 |
0-40 |
0-45 |
0-50 |
Размеры, мм
|
А |
30 |
30 |
35 |
40 |
45 |
50 |
С |
161 |
161 |
175 |
180 |
180 |
185 |
В |
65 |
65 |
68 |
70 |
70 |
74 |
D |
205 |
205 |
245 |
250 |
255 |
260 |
d |
30 |
30 |
30 |
30 |
30 |
30 |
Вес, кг |
4.0 |
4.3 |
7.2 |
8.0 |
8.5 |
9.0 |

Захват предназначен для горизонтальной транспортировки пачки листового металла. Обойма нажимного языка фиксируется в корпусе под необходимую ширину зева. Грузоподъёмность приведена для двух захватов при угле между ветвями не более 60 градусов.
Модель |
Грузоподъёмность для двух захватов |
Толщина пачки металла |
A |
B |
C |
D |
E |
F |
Вес |
|
тн |
мм |
мм |
мм |
мм |
мм |
мм |
мм |
кг |
КП- QK- 3.0 |
3 |
0~180 |
167 |
270 |
26 |
30 |
157 |
335 |
18 |
КП- QK-4 .5 |
4,5 |
0~240 |
170 |
293 |
26 |
33 |
156 |
465 |
29 |
Захват горизонтальный с возможностью поворота |


Модель |
Грузоподъёмность одного захвата |
Ширина зева |
A |
B |
C |
D |
E |
Н |
Вес |
|
тн |
мм |
мм |
мм |
мм |
мм |
мм |
мм |
кг |
КП- FQ -1.0 |
1,0 |
0~15 |
62 |
43 |
121 |
20 |
55 |
170 |
4 |
КП- FQ -2.0 |
2,0 |
0~25 |
93 |
56 |
170 |
28 |
66 |
240 |
7 |
КП- FQ -3.0 |
3,0 |
0~40 |
93 |
65 |
175 |
28 |
67 |
285 |
10 |
КП- FQ -5.0 |
5,0 |
20~80 |
95 |
80 |
185 |
28 |
75 |
395 |
19 |
Захват горизонтальный трубный |

Захват предназначен для горизонтальной транспортировки труб. Грузоподъёмность приведена для двух захватов при угле между ветвями 45 - 90 градусов.
Тип |
г/п
тн |
t ,
мм |
А,мм |
В,мм |
С,мм |
D ,
мм |
Е,
мм |
F ,
мм |
G ,мм |
R ,мм |
Вес,
кг |
Тип скобы |
КП-Т RG -2 |
2 |
20 |
40 |
35 |
40 |
62 |
62 |
116 |
16,3 |
20,5 |
2,4 |
СИ 2,0тн |
КП-Т RG -4 |
4 |
30 |
50 |
40 |
48 |
77 |
77 |
142 |
24,3 |
26 |
5,6 |
СИ 4,75тн |
КП-Т RG -6 |
6 |
30 |
60 |
51 |
62 |
90 |
90 |
173 |
26 |
31 |
8,3 |
СИ 6,5тн |
КП-Т RG- 8 |
8 |
40 |
70 |
55 |
67 |
105 |
105 |
190 |
30,3 |
32,5 |
13,5 |
СИ 8,5тн |
КП-Т RG-1 0 |
10 |
40 |
80 |
69 |
80 |
115 |
115 |
221 |
33 |
36 |
17,8 |
СИ 12,5тн |
|
|
|
